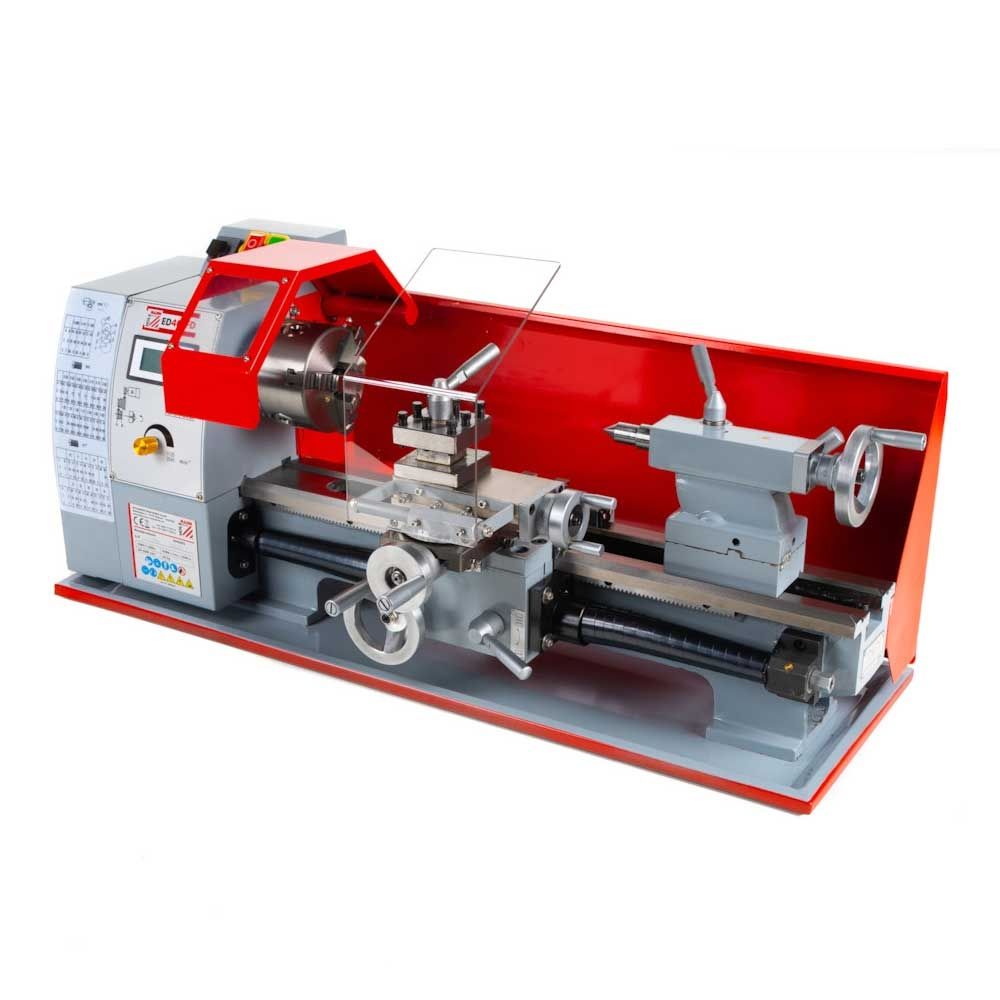

Tafel draaibank ED400FD - 230V

Tafel draaibank ED400FD - 230V

Technische gegevens
Motorgegevens
Motorvermogen S1 in W.: 450
Spanning: 230V / 50Hz
Motorvermogen S6 in W.: 630
Kabellengte: 1,7 m

Algemene afmetingen
Inbouwmaat in mm: 940 x 380 x 345
Bedbreedte in mm: 100

Draaibanken
Reislengte longitudinale slede in mm: 376
Spilboring in mm: 21
Spilmontage: MK3 / MT3
Conische kop: MK2 / MT2
Max. schommeldiameter dwarsslede in mn: 134
Draaisnelheid van de spil in min-1: 50-2500
Metrische schroefdraad in mm / r: 0,5-3 (14)
Draad inch: 8-44 (10)
Veerweg in mm: 55
Traverse pad dwarsslede in mm: 80
Verplaatsing bovenste dia in mm: 55
Afstand tussen centra in mm: 400
Max. circulatiediameter bed in mm: 210
Longitudinaal voer: 0,089 / 0,147 / 0,198 mm / omw
Max. hoogte: 10 mm

Gewicht
Netto gewicht in kg: 68
Brutogewicht in kg: 75

Verzendafmetingen
Verpakkingshoogte in mm: 460
Verpakkingsbreedte in mm: 450
Verpakkingslengte in mm: 900

• Met draadspindel voor draadsnijden of automatisch langsdraaien
• Prismabedgeleiders inductief gehard en nauwkeurig geslepen
• Geharde hoofdspil gemonteerd in verstelbare, nauwkeurige kegelrollagers
• Hoge rondloopnauwkeurigheid van de hoofdspil
• Traploze snelheid, gemakkelijk af te lezen via digitale snelheidsweergave
• Standaard meegeleverde wisseltandwielen voor een groot draadsnijbereik
• Wigstrips van de glijrail zonder speling verstelbaar
• Krachtige, onderhoudsvrije motor met onderspanningsafschakelspoel
• extreem krachtige, grotendeels constante koppelcurve
• De rotatie rechts-links kan op het bedieningspaneel worden geschakeld
• Losse kop kan worden verplaatst voor conisch draaien
• Let op: De machine draait op halve snelheid bij het achteruit draaien.

Leveringsomvang
3-klauwplaat Ø 100 mm
4-voudige stalen houder
Vast middelpunt MK3
Vast middelpunt MK2
Spaanachterwand
Spaanbak
Schakelset
Bedieningsgereedschap
